ウォータージェットによるガラス切断：完全プロフェッショナルガイド｜Fedjet

主なポイント

• ウォータージェットガラス切断により0.003インチ以内の精密切断許容誤差が大きいため、建築や自動車用途に最適です。

• 作動圧力15,000～20,000 psiと120～150メッシュの研磨材ガラス素材に最もきれいなエッジ品質をもたらします

• 個人用保護具を含むANSI Z87.1規格適合の安全メガネそして耐切創手袋ウォータージェット作業を行う前に必須です

• 事前穴あけ技術により、亀裂伝播のリスクが排除され、材料の無駄が最大で削減されます。 23%生産環境において

• 定期的な切断テーブルの水平調整と研磨材の校正により、機器の寿命を延ばすことができます。 40%一貫したカット品質を維持しながら

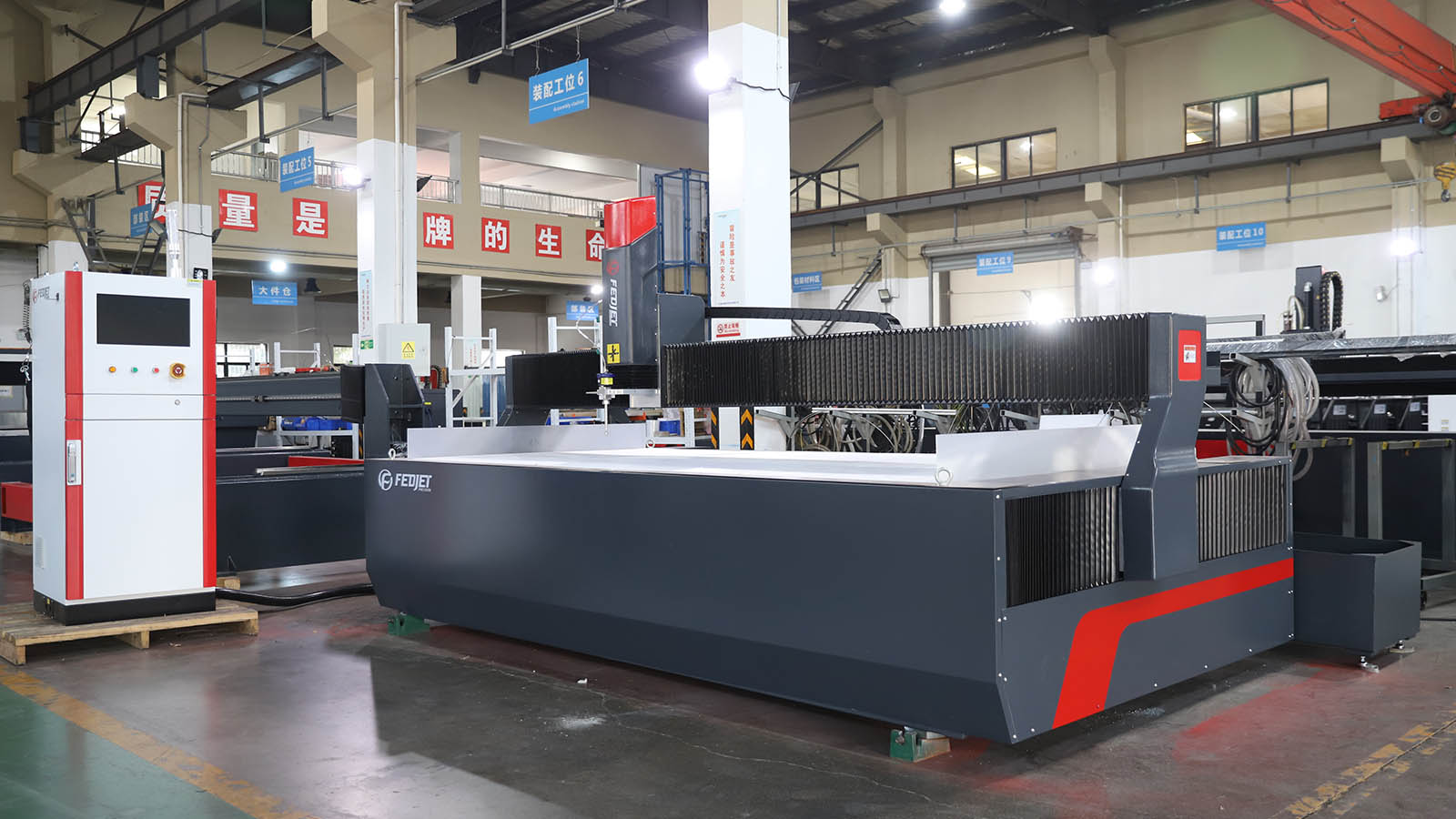

導入

ガラス切断には、従来の方法ではなかなか実現できない高い精度と専門知識が求められます。ウォータージェット技術は、この困難な工程を変革しました。熱による損傷を受けずに切断できるため、材料の完全性を損なう熱影響部を排除できます。圧力をかけて微細な亀裂を生じさせる機械式切断ホイールとは異なり、ウォータージェット切断では熱応力を発生させることなく、滑らかで研磨された切断面が得られます。

Fedjet Waterjetでは、10年以上にわたり、強化建築パネルから繊細な芸術作品まで、ガラス素材で優れた結果を達成できるよう、製造業者や加工業者を支援してきました。お客様からは、ウォータージェット技術への切り替えにより、不良率が一律に減少したという報告をいただいています。 18～25％従来の切断方法と比較して。

ウォータージェットシステムの最大の利点は、その汎用性の高さです。1台の機械で、工具交換なしにガラス、金属、石、複合材料を加工できます。この柔軟性は、多様な種類の加工を行う工場や、新しい市場セグメントに進出する工場にとって特に価値があります。最新のウォータージェットシステムは、毎分200～400インチ薄いガラスへの印刷が可能になるため、大量生産を行う事業において大幅な生産性向上につながる。

建築設計事務所は、CNCルーターでは実現できない複雑なパターンや形状に対応できるウォータージェット切断ガラスを、代表的なプロジェクトにますます多く採用するようになっている。自動車メーカーは、寸法精度が組み立て品質に直接影響するフロントガラスの型紙や特殊ガラス部品にウォータージェット切断技術を活用している。ガラスアーティストは、この技術によって従来のツールでは不可能だった創造的な可能性が広がると感じている。

安全対策：自分自身と作業スペースを守る

個人用保護具の要件

ウォータージェットシステムの操作には、個人の安全に細心の注意を払う必要があります。鋼鉄を切断できるほどの高圧水流は、適切な予防措置を講じなければ、壊滅的な怪我を引き起こす可能性があります。すべての作業者は、必ず安全装備を着用しなければなりません。 ANSI Z87.1規格適合の安全メガネ切断作業環境に入る前に、フェイスシールドを着用してください。通常の度付き眼鏡では、高速の水や研磨粒子の跳ね返りから十分な保護は得られません。

耐切創手袋切断したガラス片を取り扱う際には、ANSI A4以上の保護等級の手袋が不可欠です。切断直後のガラスの鋭利なエッジは、経験の浅い作業者にとって思わぬ切り傷のリスクをもたらします。優れたグリップ力と耐薬品性を備えたニトリルコーティング手袋をお勧めします。これは、切断用研磨材を扱う際に特に重要です。

長袖の衣服とつま先が覆われた靴を含む全身を覆う衣服は、研磨粒子が皮膚に埋め込まれたり、刺激を引き起こしたりするのを防ぎます。ウォータージェットシステムは1000を超える騒音レベルを発生させるため、長時間の作業には聴覚保護具が必要になります。 85デシベル切断ヘッド付近。

職場における安全対策

作業場を整理整頓しておくことで、つまずき事故を防ぎ、緊急時の避難経路を確保できます。切断台から90cm以内にある不要な物はすべて取り除いてください。床に水や研磨剤が溜まると滑りやすくなり、転倒事故の原因となります。人通りの多い場所には、適切な排水設備や滑り止めマットを設置してください。

適切な換気は、研磨粉塵と長時間の切断作業中に発生する熱という2つの懸念事項に対処します。切断ゾーンの近くに設置された工業用集塵システムは、空気中の微粒子が施設全体に拡散する前に捕捉します。米国労働安全衛生局（OSHA）は、微粒子レベルを以下の値に維持することを推奨しています。 5 mg/m³呼吸性結晶性シリカに関するもので、シリカ化合物を含むガラスを切断する際に重要となる。

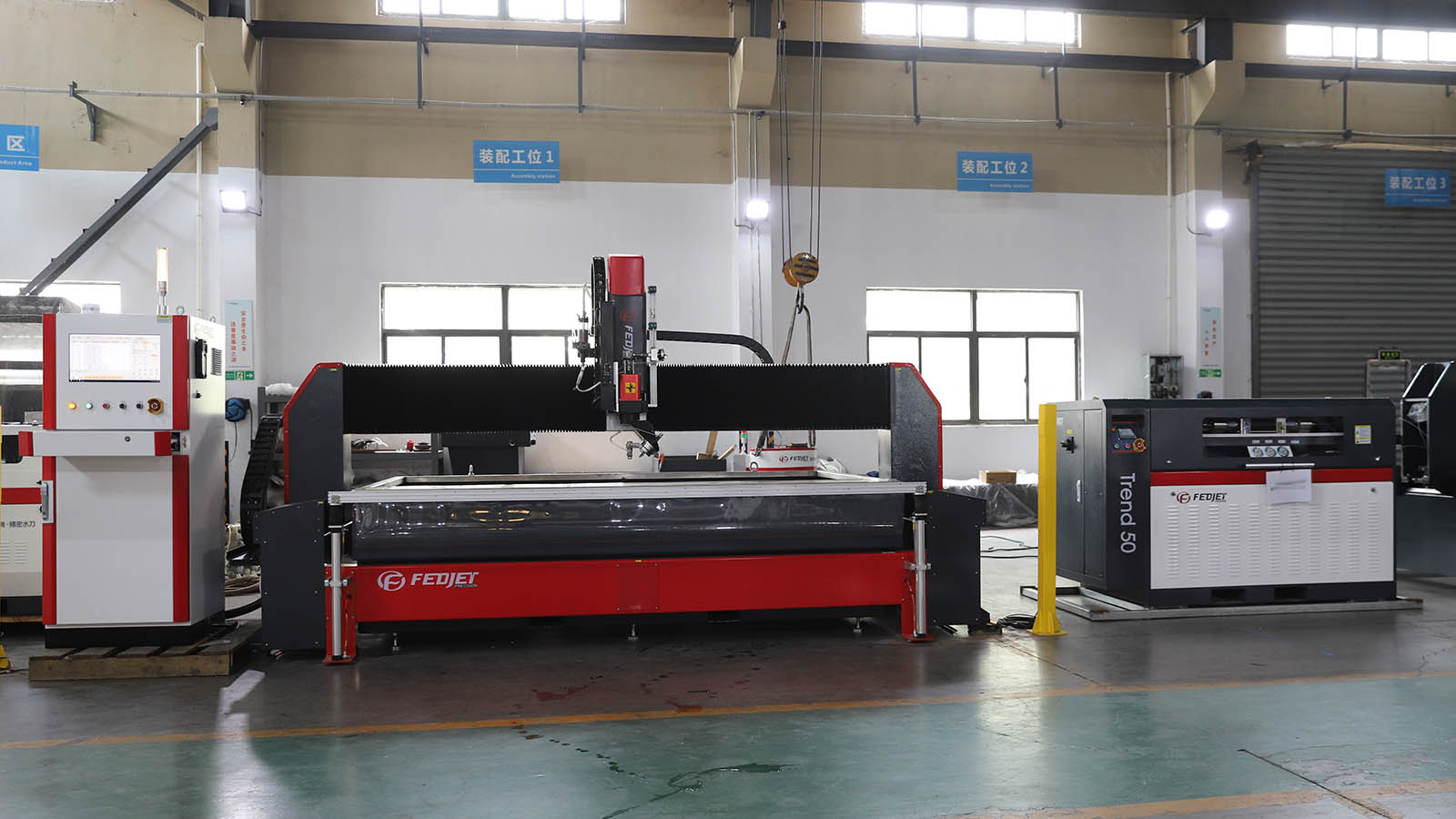

材料と機器のセットアップ

ガラス切断用研磨材の選定

研磨材の種類は、切断速度、刃先の品質、および運転コストに直接影響します。ガラス切断用途では、 120～150メッシュのガーネット研磨材最適な結果をもたらします。この粒度範囲は、切削効率とエッジ仕上げ品質のバランスが取れています。粗い80メッシュの研磨材は切削速度が速いですが、エッジが粗くなり、追加の仕上げが必要になります。細かい180～220メッシュは優れたエッジ品質を実現しますが、切削時間と研磨材の消費量が増加します。 30～35％ 。

ガーネットは、その硬度（モース硬度6.5～7.5）、均一な粒度、そして入手しやすさから、ガラス切断用研磨材の業界標準として依然として広く用いられています。河床産ガーネットは、砕石ガーネットに比べて、よりクリーンな切断特性を示します。品質は供給業者によって大きく異なりますが、BartonやGMAなどの定評あるブランドは、均一な粒度分布と最小限の不純物で優れた研磨性能を発揮します。

研磨材の流量には慎重な校正が必要です。最適な範囲は毎分0.2～0.3ポンド材料の無駄を最小限に抑えつつ、十分な切削エネルギーを確保します。研磨材が不足すると、切削幅が広くなり、テーパー状の切断面が生じます。逆に、研磨材の供給量が多すぎると、混合管が詰まり、オリフィスアセンブリが損傷します。研磨材の品質を定期的に検査し、水分混入や粒子劣化の有無を確認することで、高額な機器の損傷を防ぐことができます。

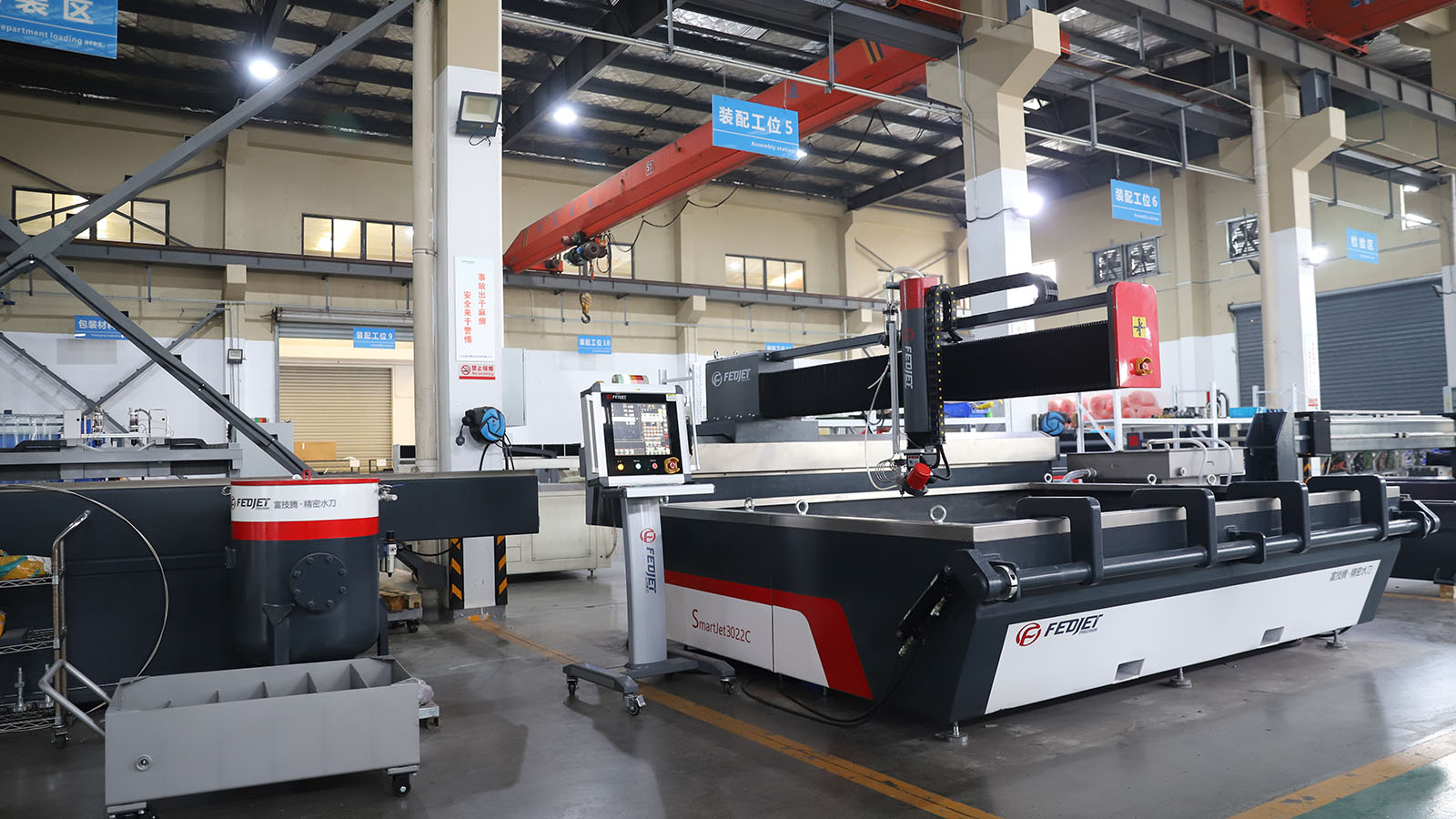

切断台の準備

主要な作業を行う前に、切断テーブルの水平調整を行ってください。テーブルのわずかなずれでも、 0.05インチワークピース全体にわたってテーパー誤差が生じ、寸法精度が損なわれる。最新のウォータージェットシステムにはデジタル水平器が搭載されているが、旧式の装置では精密機械加工用水準器を用いた手動確認が必要となる。

ガラス加工物の下に保護材を配置して、欠けや表面の傷を防いでください。保護材には、ゴム製コンベアベルトストリップ、独立気泡フォームシート、ウォータージェット切断専用グリッドなど、いくつかの選択肢があります。支持材は吸水性がなく、加工物の重みでわずかに圧縮されても跡が残らないものでなければなりません。摩耗した支持材は速やかに交換してください。劣化した表面は、加工物にパターンを転写してしまうからです。

詳細な切断工程

運用前システムチェック

切断を開始する前に、いくつかの重要なパラメータを確認してください。水圧が指定された動作範囲内にあることを確認してください。 15,000～20,000 psi 15,000 psi未満の圧力では切断が不完全になり、再加工が必要になります。22,000 psiを超える圧力では部品の摩耗が加速し、安全上のリスクが生じます。最新のシステムのほとんどはリアルタイムの圧力表示を備えていますので、ご使用の機器の正常な動作範囲を把握しておいてください。

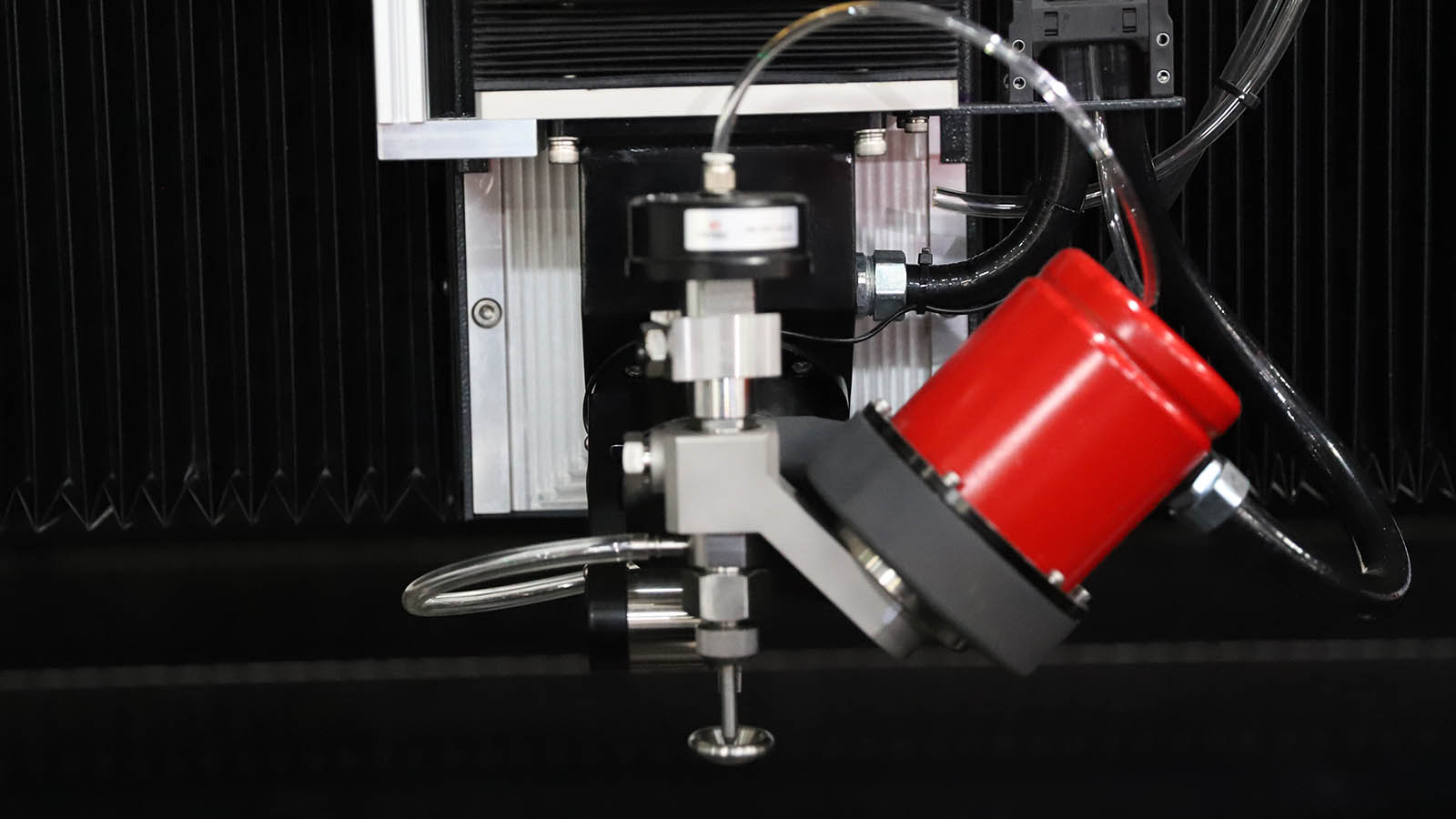

オリフィスアセンブリに摩耗や損傷がないか点検してください。ルビーまたはダイヤモンド製のオリフィスが損傷すると、非対称な流れが生じ、フォーカスチューブに深い傷や摩耗が加速します。オリフィスは約10ヶ月ごとに交換してください。 100～150時間運転停止時、または切断品質が低下した場合はそれよりも早く停止する。

パンチ前および穿孔技術

材料の端面に直接切断を開始したり、厚み全体を一度に貫通させようとしたりしないでください。ガラスは脆いため、急激な衝撃によって亀裂が広がりやすい性質があります。プレパンチング技術を用いることで、生産効率を維持しながらこのリスクを排除できます。

ドリル直径0.25～0.5インチ切断前に各挿入口にパイロット穴を開けてください。直線切断の場合は、挿入口は1つで十分です。複数の方向転換が必要な複雑なパターンでは、無駄な動作を最小限に抑えるように挿入口を戦略的に配置すると効果的です。この穴は高圧流体の進入経路を制御し、微細な亀裂を引き起こす衝撃を排除します。

一部のオペレーターは、最初の進入ゾーンにマスキングテープを貼ってから、ワークピースの端から切削を開始することを好みます。このアプローチでは、初期の侵入速度を遅くする必要があります（約通常の給餌量の30～40％ ―水流が材料に完全に浸透するまで。どちらの方法でも許容できる結果が得られますので、用途に応じた要件と部品の形状に基づいて選択してください。

供給速度と圧力制御

切断全体を通して一定の送り速度を維持することで、均一なエッジ品質が確保されます。ガラス切断は通常、毎分200～400インチ厚みと希望するエッジ品質によって異なります。厚いガラスは送り速度を遅くする必要があります。当社のテストでは、送り速度を約0.25インチ増えるごとに15%増厚みが一定であるため、切り込み幅が一定に保たれます。

圧力調整は、摩耗や材料のばらつきを補正します。混合管が摩耗すると、圧力をわずかに増加させ（ 500～1,000psi定期メンテナンスまで切断性能を維持します。作業中は切断品質を監視し、切断面に筋状の跡が現れたり、テーパーが強くなったりした場合は、作業を中断して原因を調査してから作業を再開してください。

圧力、送り速度、研磨材の流れの関係はバランスが重要です。圧力を上げると送り速度は速くなりますが、消耗品の摩耗も加速します。使用するガラスの種類と厚さに最適な組み合わせを見つけるには試行錯誤が必要です。成功したパラメータは詳細に記録し、今後の参考としてください。

よくある問題のトラブルシューティング

刃先の欠けと微細な亀裂

刃先の欠けは、送り速度が速すぎるか、圧力が一定でないことが最もよく原因です。送り速度を下げて10～15％そして結果を監視してください。欠けが続く場合は、研磨材の流れに詰まりや変動がないか確認してください。研磨材の流れが一定であれば、きれいで明確なエッジが得られますが、流れが不規則だと表面に溝ができてしまいます。

マイクロクラックは、切断端から放射状に広がる細いひび割れとして現れます。これは、通常の目視検査では見えない場合もありますが、構造的な完全性を損なう可能性があります。マイクロクラックは、熱応力（ウォータージェットではまれ）、過度の貫通衝撃、または既存の材料応力によって発生します。事前にパンチ穴が適切に配置され、サイズが合っていることを確認してください。特定の場所に亀裂が見られる場合は、クランプによる圧力集中箇所がないか確認してください。

テーパーと寸法精度

テーパー（切断幅の上下の差）は、切断ヘッドの角度やテーブルのずれによって生じます。ウォータージェットは、オリフィスから出る際に自然にわずかに角度がつきます。ワークピースに対して垂直な位置を維持することで、テーパーを最小限に抑えることができます。他の原因を疑う前に、精密な直角定規を使用して切断ヘッドの平行度を確認してください。

テーブル水平調整はワークピース全体のテーパーに影響します。両軸で機械加工用レベルを使用してテーブル表面を確認してください。微調整はテーパーシムで行えますが、大きなずれは機械的な修正が必要です。当社の経験では、毎週テーブル水平確認を実施している工場では寸法不良率が以下の通り減少します。 35% 。

研磨材に関連する問題

目詰まりは、切削深さの低下、切削幅の拡大、または完全な切削不良として現れます。研磨材の流れ経路に水分が混入していないか確認してください。湿った研磨材は塊になり、供給チューブを塞ぎます。研磨材は乾燥した場所に保管し、定期メンテナンス時に供給ラインを点検してください。水分によって損傷した研磨材は、乾燥させて再利用しようとせず、直ちに交換してください。

切断品質のばらつきは、多くの場合、研磨材の品質のばらつきに起因します。規定のメッシュ範囲外の粒子や汚染された材料は、切断性能を低下させます。信頼できる研磨材サプライヤーと良好な関係を築き、出荷ごとに品質証明書を要求しましょう。品質が安定した研磨材はコストが高くなりますが、通常は生産性の向上と手直し作業の削減によって相殺されます。

専門家からの推薦

ウォータージェットによるガラス切断は、細部への注意と体系的な手順が重要です。複雑なプロジェクトに取り組む前に、基本をしっかりと習得しましょう。ガラスの種類、厚さ、圧力、送り速度、研磨材の流量、そして得られた品質指標など、成功した際のパラメータを記録しておきましょう。この情報は、同様の作業が繰り返される場合や、新しいオペレーターを訓練する際に非常に役立ちます。

機器のメンテナンスは、切断精度に直接影響します。性能低下を待つのではなく、稼働時間に基づいて予防保全スケジュールを策定してください。摩耗部品（オリフィス、フォーカシングチューブ、ミキシングチューブ）は積極的に交換しましょう。定期交換のコストは、緊急修理や生産遅延にかかる費用に比べれば微々たるものです。

切断経路を最適化し、材料の無駄を最小限に抑えるソフトウェアツールへの投資を検討してください。高度なネスティングアルゴリズムは、ガラスの消費量を削減できます。 12～18％複雑なパターンにも対応可能です。ウォータージェット技術本来の汎用性とこれらの最適化を組み合わせることで、従来の切断方法から移行する工場にとって、経済的に魅力的な選択肢となります。

Fedjetはこう言った：

ウォータージェットによるガラス切断は、適切に操作すれば優れた結果が得られる、成熟した信頼性の高い技術です。低温切断、高精度、そして多様な素材に対応できるという特長から、建築、自動車、芸術分野など、高度な加工が求められる用途において最適な方法となっています。成功には、操作パラメータ間の関係性を理解し、機器を厳密にメンテナンスし、作業者の安全を最優先することが不可欠です。

Fedjet Waterjetは、高品質な機器、高度な技術力、そして包括的なサポートを通じて、プロフェッショナルの皆様がガラス切断の目標を達成できるよう尽力してまいります。弊社チームは、お客様の具体的な用途についてご相談させていただき、ウォータージェット技術がお客様のガラス加工能力をどのように変革できるかをご説明できることを心待ちにしております。
