Fedjet 5A-Taper10 5軸ウォータージェットヘッドが、いかにして精密なテーパー補正、石材の完璧な継ぎ目、そして金属および複合材加工における生産性の向上を実現するのかをご覧ください。
ウォータージェット切断は、最も汎用性の高い製造プロセスの一つとして長年認識されてきました。熱影響部を生じさせることなくほぼあらゆる材料を切断できるウォータージェット技術は、航空宇宙産業から石材加工まで、幅広い産業で活用されています。しかし、従来の3軸ウォータージェットシステムは、精度を制限する根強い課題、すなわちストリームラグとテーパーに直面しています。
高圧水流がオリフィスから噴出すると、距離とともに広がり、まとまりを失い始めます。水流が切削溝を通過する際、この広がりによって切削面の上部が下部よりも広くなります。これはテーパーと呼ばれる現象です。厚みのある材料では、この影響はますます顕著になり、許容できる公差を得るためには、多くの場合、広範囲にわたる二次加工が必要になります。石材カウンタートップの継ぎ目や航空宇宙部品の製造など、精密な接合が求められる用途では、テーパーによる誤差によって部品が使用不能になることがあります。
その解決策は5軸技術にあります。回転機能を搭載し、切断ヘッドの角度を動的に調整することで、最新のウォータージェットシステムは、材料の厚さに関わらず、切断全体を通して垂直性を維持しながら、ストリームの遅延をリアルタイムで補正できます。Fedjet 5A-Taper10は、この原理を具現化した製品です。コンパクトで精密に設計された5軸ウォータージェットヘッドは、本格的な5軸システムのような複雑さやコストをかけずに、継ぎ目の品質とテーパー補正が求められる用途向けに設計されています。
この記事では、5A-Taper10の技術的な利点を検証し、エンジニアや工場管理者に対し、それぞれの用途におけるこの技術の評価に必要な詳細な分析を提供します。
3軸ウォータージェット切断の根本的な限界は、切断プロセス中の水流の広がりに対応できない点にある。水がノズルからマッハ3を超える速度で噴出すると、水流は不安定になり始め、材料を通過するにつれて徐々に広がっていく。厚さ50mmのステンレス鋼板の場合、この広がりは3～5度を超えることがあり、研削や機械加工が必要となる、あるいは単にスクラップとして廃棄されるような面取りされたエッジが生じる。

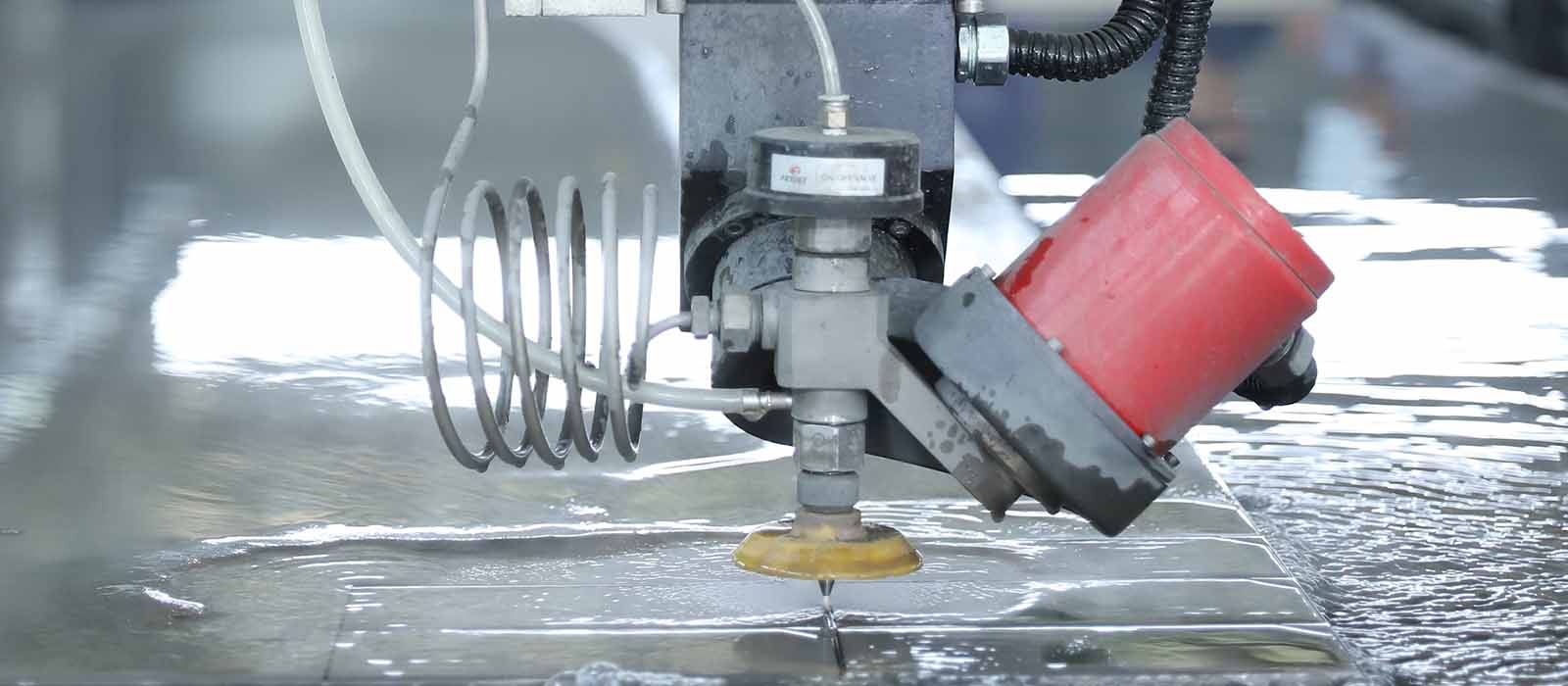

5A-Taper10は、二軸傾斜補正によってこの問題を解決します。A軸は一平面内で±10°の可動範囲を提供し、B軸は垂直平面内でさらに±10°の可動範囲を提供します。この組み合わせにより、切削ヘッドは動的に角度を調整し、切削中ずっと水流がワークピース表面に垂直な状態を維持します。システムは、材料の厚さ、切削速度、圧力パラメータに基づいて継続的に調整を行い、最適な水流の配置を維持します。
その結果、テーパー角が劇的に減少し、切断面では0.5°未満になる場合も少なくありません。これまで2～3°の面取りを避けられないものと捉えていた加工業者にとって、これは画期的な改善と言えるでしょう。切断工程を経た部品はほぼ垂直な壁面を持つため、従来は生産時間を大幅に消費していた二次加工工程を削減、あるいは不要にすることができます。
最新のウォータージェットシステムには、機械的な性能だけでなく、高度な制御機能が求められます。5A-Taper10は、i-TelliスマートPC制御システムを統合しており、5軸動作の複雑さを管理しながら、生産現場で求められる直感的な操作性を維持する包括的なプラットフォームです。
i-Telliシステムは、事前にプログラムされた補正プロファイルにより、手首の傾斜を自動的に調整します。作業者が材料の厚さに応じて傾斜角度を手動で計算する必要はなく、システムは内蔵パラメータを参照し、切断中にA軸とB軸を動的に調整します。この自動化により、精密な切断を実現するためのスキル障壁が低減され、生産工程全体を通して一貫性が確保されます。
リアルタイム補正は、もう一つの重要な機能です。圧力変動、ノズル摩耗、材料のばらつきなど、切断条件が変化すると、i-Telliシステムはパラメータを監視し、品質を維持するために微調整を行います。このクローズドループ方式により、インテリジェントなウォータージェット制御は単純な機械式傾斜制御とは一線を画し、生産現場で求められる信頼性を実現します。

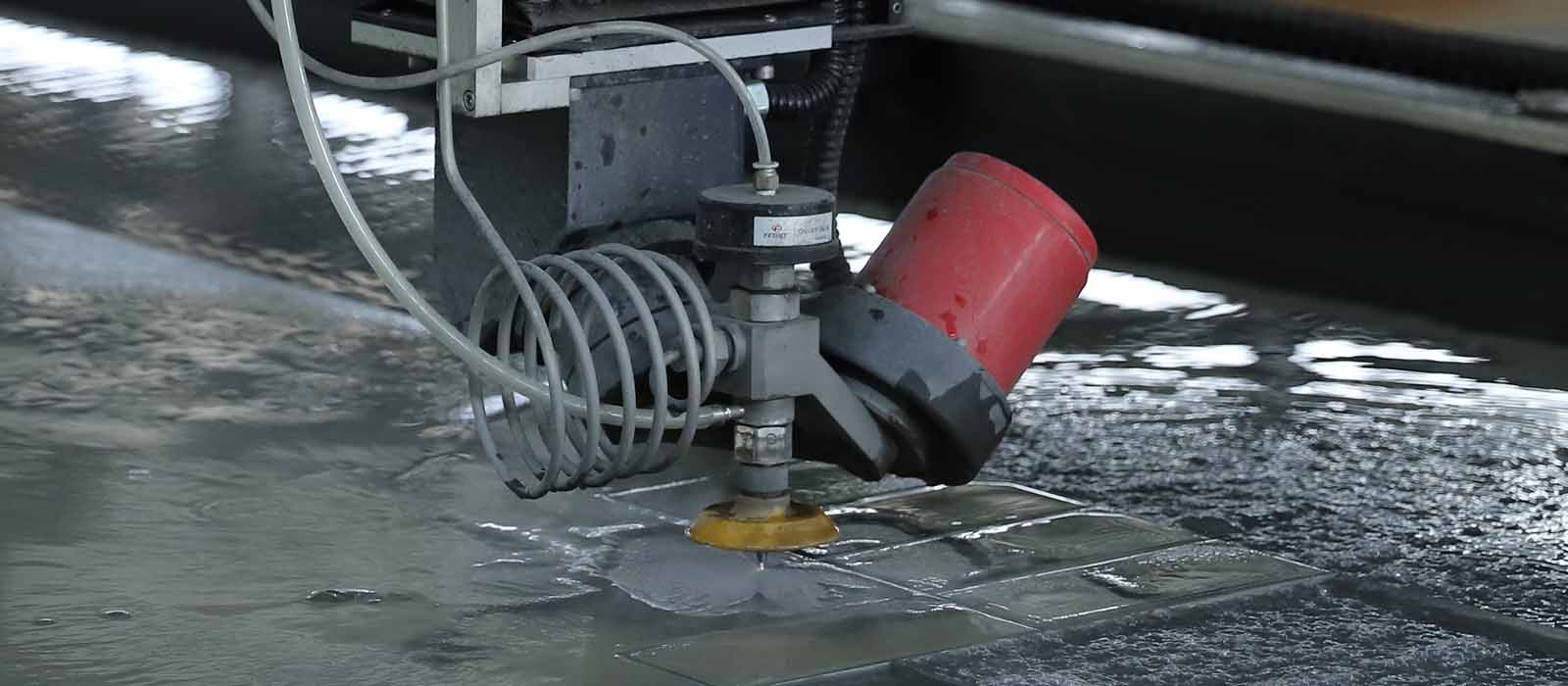

石材やセラミックの加工には特有の課題があり、5A-Taper10はそれらの課題に直接対処します。カウンタートップの設置において、スラブ間の継ぎ目が目立たないことが最終製品の品質を左右します。継ぎ目が目立ったり、隙間が不均一だったり、模様がずれていたりすると、加工業者の評価が下がります。テーパーの影響を受ける従来のウォータージェット切断では、許容できる継ぎ目品質を得るために、多くの場合、広範囲にわたる手作業による仕上げが必要となります。
5A-Taper10は、3～5°の角度調整機能により、完璧な継ぎ目を実現します。この角度範囲は、石材加工でよく見られる、マイター継ぎ目、曲線加工、複雑な象嵌模様など、角度制御が必要な切断に最適です。ヘッドは切断全体を通して正確な角度制御を維持するため、部材同士の隙間を最小限に抑え、多くの場合、標準的な目地材や接着剤で継ぎ目を目立たなく処理できます。
セラミックタイル加工においても同様のメリットが得られます。複雑なパターン、装飾的なカット、精密な取り付けなど、すべてにおいて5軸補正による高精度が求められます。5A-Taper10を使用することで、従来CNCフライス加工が必要だった高精度な建築用セラミック部材を、ウォータージェット切断の低コストと幅広い材料対応性で製造することが可能になります。
5A-Taper10は、ウォータージェット加工の特長である幅広い材料への対応性を維持しつつ、高精度加工機能を追加しています。この汎用性は主要な加工対象材料全体に及び、それぞれの材料に特化した最適化が施されています。
金属厚板切断において、5A-Taper10はテーパー補正機能を提供し、厚板材の切断においてウォータージェットをプラズマやレーザーと同等の性能に引き上げます。最大100mm厚の鋼板を最小限のテーパーで切断できるため、ウォータージェットならではの熱入力のない利点を活かして、構造部品や機械ベースを製作できます。ステンレス鋼、アルミニウム、チタン、特殊合金なども、適切な補正水流によってきれいに切断できます。
複合材料複合材料は、機械切断方法では層間剥離のリスクがあります。5A-Taper10の精密な切断精度と水の冷間切断作用を組み合わせることで、鋸切断に伴うほつれ、欠け、層間剥離のない、きれいな切断面が得られます。航空宇宙グレードの炭素繊維およびグラスファイバーパネルを、量産部品と試作品の両方で正確に切断できます。
石天然石や人工石は、このシステムによって実現される継ぎ目のない高品質な切断加工の恩恵を受けることができます。花崗岩、大理石、石英、焼結材など、あらゆる素材が綺麗に加工できます。建築石材によく見られる複雑な形状、曲線カット、精緻な模様なども、仕上げ作業の手間を軽減する高精度で実現します。
ガラスウォータージェットの冷間切断方式はガラスの熱応力を排除し、熱切断方式で発生するひび割れや破損を防ぎます。5A-Taper10の精密な加工技術により、建築や自動車分野で求められる高い精度を満たす、複雑なガラスパターン、面取り加工、穴あけ加工が可能です。

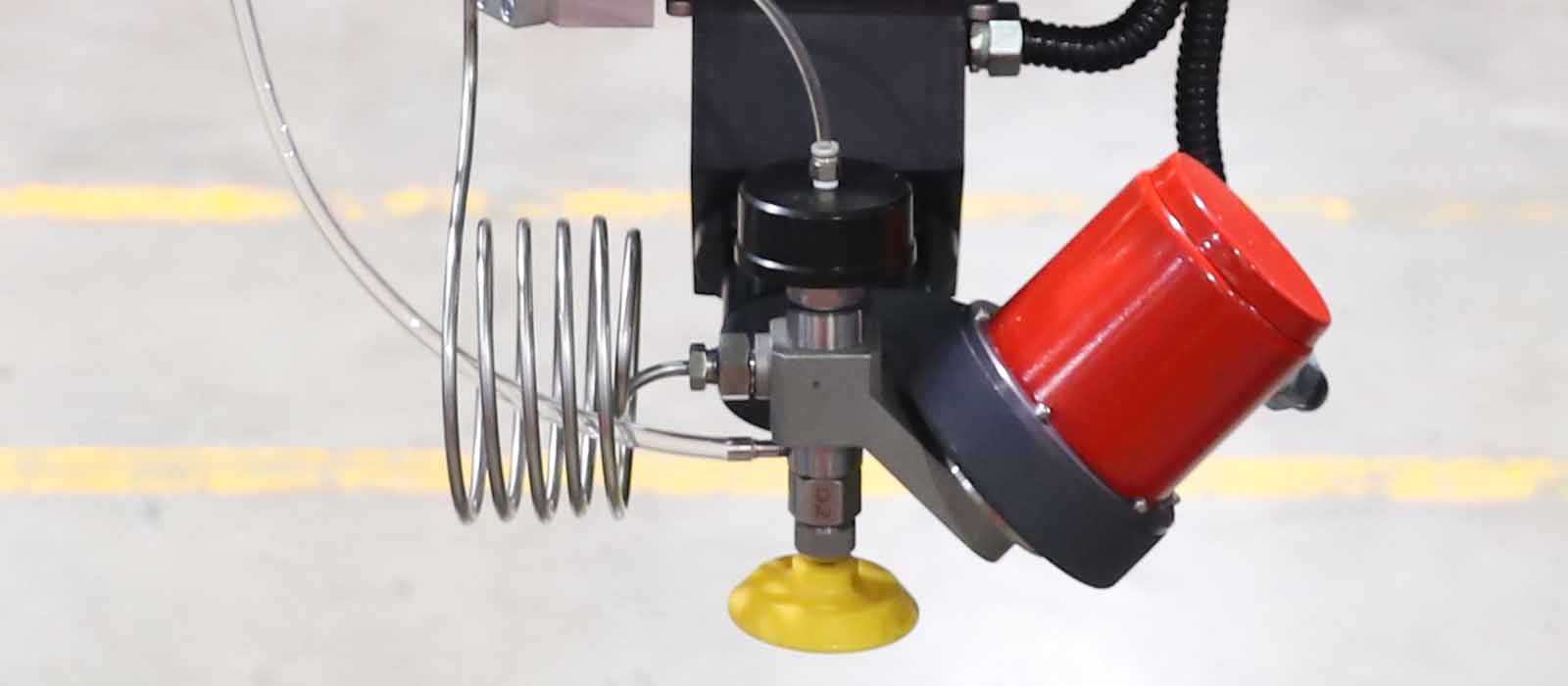

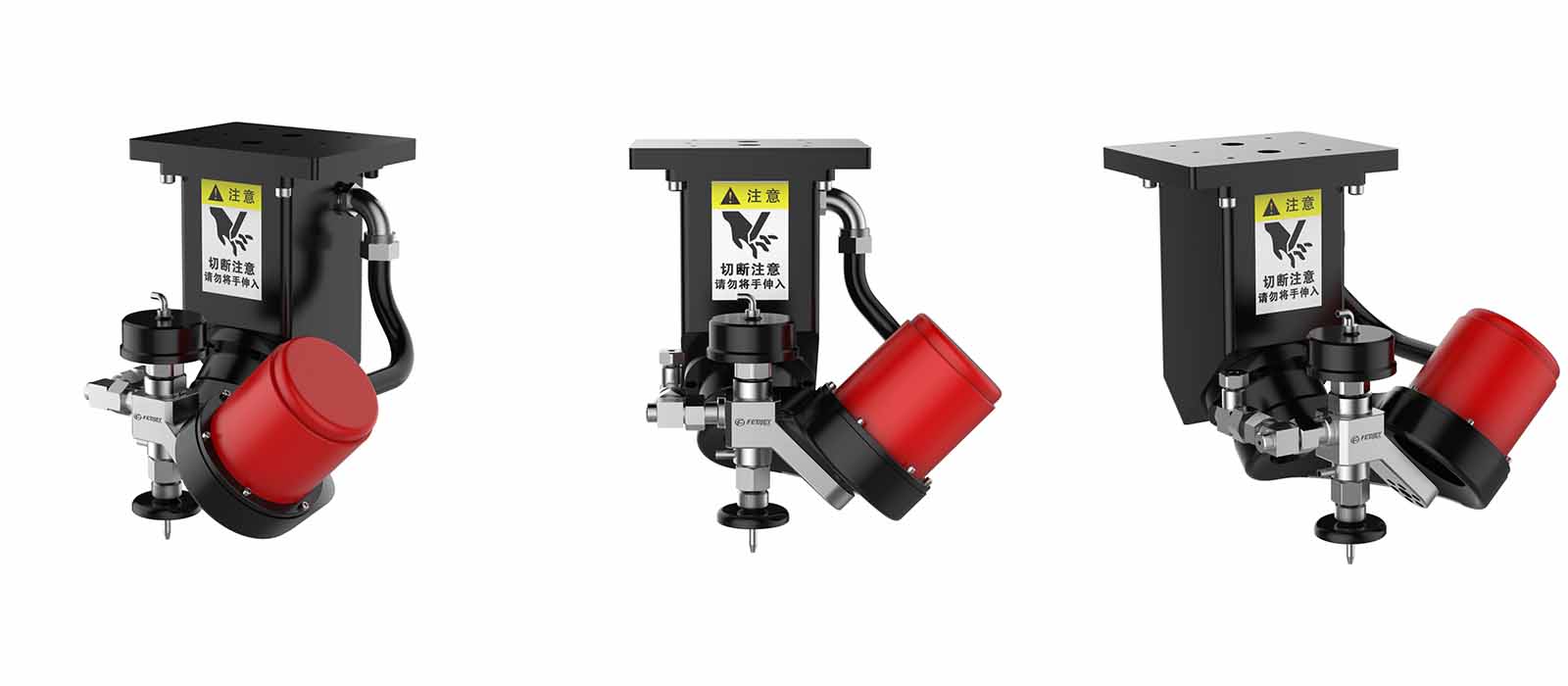

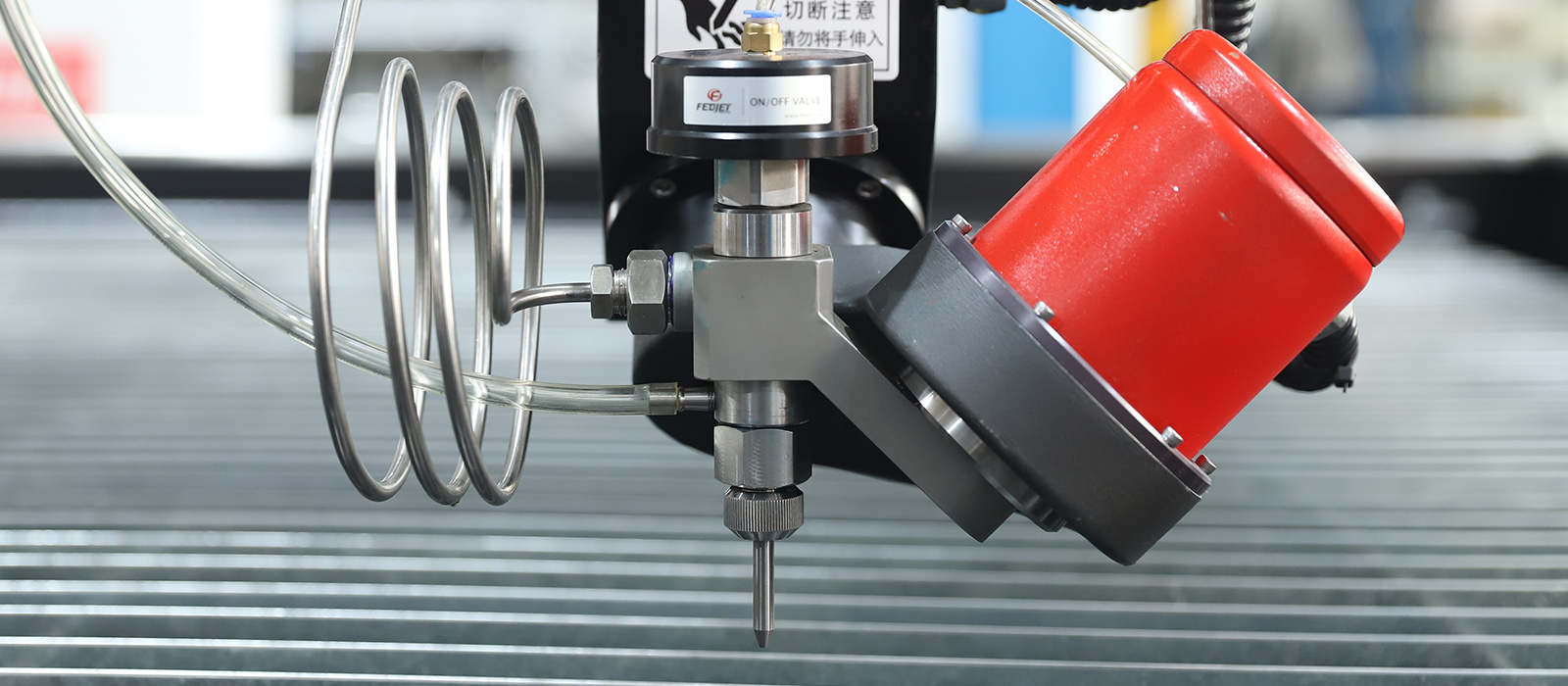

5A-Taper10は、驚くほどコンパクトな筐体の中にその性能を実現しています。320mm×290mm×314mmというサイズとわずか10.5kgの重量により、これまでスペースや積載量の制約から5軸加工が困難だったシステムにも設置可能です。このコンパクトさにより、既存のウォータージェットシステムへの後付けが可能となり、機器の耐用年数を延ばしながら機能を追加できます。
軽量化は、設置の柔軟性向上以外にも様々なメリットをもたらします。ヘッドが軽量化されることで位置決めシステムへの負荷が軽減され、リニアガイドやベアリングの摩耗が抑制されます。機械のダイナミクスを超過することなく高速加速が可能になり、複雑なプログラムのサイクルタイムが短縮されます。また、重量が10.5kgと軽量化されたことでメンテナンスも容易になり、オリフィス検査やノズル交換といった日常的な作業に必要な機器も最小限で済みます。
5A-Taper10のテーパー補正と精密制御は、二次加工の削減という単一の運用上の利点に集約されます。ウォータージェット切断は従来、粗切断技術として分類され、最終的な寸法を得るには後加工が必要であると考えられていました。5A-Taper10はこの分類を覆します。
ニアネットシェイプ切断が例外ではなく標準となる。ウォータージェット加工された部品は最終仕様に非常に近い寸法で仕上がり、研削、フライス加工、研磨といった工程が大幅に削減される。石材やセラミックの用途においては、これは手間のかかる手作業による仕上げ継ぎ目と、接着剤だけで施工可能な接合部との違いを意味する。
経済的なメリットは、人件費の削減だけにとどまりません。加工工程が少なくなれば、納期短縮、取り扱い時の損傷軽減、部品あたりの間接費削減につながります。多品種少量生産で、段取り時間が経済性を左右する環境においては、ウォータージェット加工機で完成品に近い部品を直接製造できることで、利益率が大幅に向上します。
設備投資を評価する際には、明確な投資対効果分析が不可欠です。5A-Taper10は、複数の側面で価値を提供し、それらが組み合わさることで魅力的な投資対効果を実現します。
品質を維持しながら、より速い切断が可能に高精度制御システムは切削パラメータを自動的に最適化し、多くの場合、手動調整システムよりも高い送り速度を実現しながら、エッジ品質を維持します。品質を損なうことなくスループットを向上させることで、生産能力と収益性に直接的な影響を与えます。
材料廃棄物の削減テーパー補正により、使用可能な材料内でより多くの部品が加工でき、公差外の切削によるスクラップの発生が削減されます。チタンや天然石などの高価な材料の場合、廃棄物の削減は生産全体を通してコスト削減に直結します。
付加価値の高い製品精密な継ぎ目や高精度部品を製造できる能力により、工場はこれまで設備能力では対応できなかった案件にも挑戦できるようになります。石材加工業者は高級建築プロジェクトに入札でき、金属加工業者は航空宇宙産業や医療機器メーカーに精密部品を供給できます。5A-Taper10は、プレミアム価格設定によって投資に見合う市場セグメントを開拓します。
| パラメータ |
仕様 |
| モデル |
No.5A-テーパー10 |
| A軸スイング範囲 |
±10° |
| B軸スイング範囲 |
±10° |
| 外形寸法 |
320 × 290 × 314 mm |
| 重さ |
10.5kg |
| 制御システム |
i-TelliスマートPCコントロール |
| 対象物 |
金属、複合材料、石、ガラス |
| テーパー補償 |
最大3～5°の偏向が可能 |
5A-Taper10は、複数の業界にわたる多様な用途に対応し、特に以下のシナリオで優れた性能を発揮します。
石材加工カウンタートップの製造には、顧客の印象に直接影響する精密な継ぎ目品質が求められます。5A-Taper10は、マイター接合、丸みを帯びたエッジ、複雑な象嵌模様を高精度で加工し、手作業による仕上げを最小限に抑えながら継ぎ目品質を最大限に高めます。記念碑や慰霊碑の彫刻においても、不規則な形状を精密に制御できることが大きなメリットとなります。
金属加工厚板加工、構造用鋼部品、精密機械加工されたブランク材など、ウォータージェット加工はテーパー補正機能を活用することで、従来は熱切断方式に限られていた用途においても競争力を発揮します。i-Telliシステムのパラメータ最適化により、既存の加工プログラムにおける切断速度が向上します。
航空宇宙用複合材料精密な切断と低温切断を組み合わせることで、航空宇宙部品製造における厳しい要求に対応します。炭素繊維強化パネル、ハニカム構造、ハイブリッド材料アセンブリなどを、剥離や熱損傷を起こすことなくきれいに切断できます。
芸術的なガラス細工ステンドグラスパネル、建築用ガラス製品、装飾用ガラス製品には、5A-Taper10が提供するような精密さと素材への優しさが求められます。機械切断では脆い素材に負担がかかるような複雑なパターンも、ウォータージェット技術ならきれいに仕上げることができます。
セラミックタイルの加工建築用セラミックタイル、特注タイルパターン、精密に加工された浴室やキッチンの表面など、あらゆる用途において、5軸補正による精度向上が期待できます。従来は手作業による丁寧な切断が必要だった複雑なレイアウトも、一貫した精度で実現できます。
5A-Taper10は、市場において戦略的な位置づけを占めています。それは、システム全体の複雑さを伴うことなく、高精度な5軸加工能力を実現している点です。この位置づけにより、他社製品にはない明確な優位性を提供します。
3軸システムとの比較根本的な違いはテーパー補正です。3軸加工ヘッドでは斜めカットが発生し、二次加工が必要となるのに対し、5A-Taper10はカット直後からほぼ垂直な壁面を実現します。エッジの直角度が重要なあらゆる用途において、この性能差は克服不可能です。
フル5軸システムと比較して真の5軸加工（連続回転と工具軸制御）は、より高い柔軟性を提供しますが、コストと複雑さが大幅に増加します。5A-Taper10は、ほとんどの実用的な用途に対して十分な補正範囲（各軸±10°）を提供しながら、よりシンプルな統合と操作性を維持します。すべての工場が完全な5軸加工機能を必要とするわけではありません。5A-Taper10は、過剰な設計ソリューションへの投資なしに、ほとんどの用途で必要とされる精度を実現します。
価値提案i-Telliのインテリジェント制御、実績のあるテーパー補正技術、そしてコンパクトな設計の組み合わせにより、実際の生産環境に最適化されたソリューションが実現しました。設備投資を評価するエンジニアは、最高の技術とは必ずしも最も複雑な技術ではなく、実際の運用上の制約の中で問題を解決する技術であることを認識しています。
Fedjet 5A-Taper10は、ウォータージェット切断における明確な課題、すなわち、厚板材や高精度な継ぎ目加工において精度を阻害するテーパーとストリームラグという問題に対処します。このヘッドは、デュアル軸傾斜補正とi-Telliシステムによるインテリジェント制御を組み合わせることで、従来は二次加工や高価な装置が必要だった高品質な加工を実現します。
5A-Taper10のターゲットユーザーは、テーパー関連の品質問題による不良率の高さ、ウォータージェット加工部品の過剰な仕上げ作業、既存の設備では確実に達成できない顧客からの継ぎ目品質の要求、または精密な加工能力を必要とする高付加価値契約の獲得に関心がある、といった状況に直面している加工工場や製造業者です。
石材、セラミック、複合材、厚板金属などを加工する工場にとって、5A-Taper10の性能は最も要求の厳しい作業に直接応用できるでしょう。コンパクトな設計により既存システムへの後付けが可能となり、機械全体の交換に必要な設備投資を回避しながら、大幅な性能向上を実現します。
5A-Taper10を生産環境に統合するための技術的なご相談については、お客様固有の材料上の課題、公差要件、およびスループット目標を評価してください。実証済みのテーパー補正、インテリジェントな制御、および実用的な物理設計の組み合わせにより、このヘッドはウォータージェット加工の精度を重視する企業にとって魅力的なアップグレードパスとなります。
